| 產品概述 | |
|
該系列水泵自動控制器系國內新穎的給排水自動控制裝置，是本單位集多年水泵生產，應用控制的經驗，經專家反復論證，優化線路，精心設計而成，其中多種電路是當前國內絕無公有的，最先進的控制電路。為了配合水泵高效、可靠地使用，該系列根據不同的需要，設置了液位控制型、壓力控制型、溫度控制型、時間控制型、空調聯控型、潛污泵專用型及消防控制型等七大類型，各型分別具有主回路短路、缺相、過載及專用泵的泵體泄漏、定子繞組的超溫等保護功能。另外，各型又分單控型，多泵主用、備用互控型，主、備互控型產品都具備故障時主用泵自動切除，備用泵自動投入的功能。 功能原理及用途 1、多泵控制工作模式 二用： A型：可****控制1#、2#二臺水泵，也可通過浮球組合聯接，組成“1#用2#備”當流量變化或主用泵故障時，液位達到備用泵起動控制點，備用泵自動投入工作。該型適用于控制二個水池液位，或用于控制變流量的給排水系統。 B型：當流量變化或主泵故障時，備用泵自動投入。 一用一備：控制1#、2#二臺水泵，可工作于“1#用2#備”或“2#用1#備”兩種工作方式，當主用泵出現故障時，備用泵自動投入工作。 三用：A型：可****控制1#、2#、3#三臺水泵，也可通過浮球組合聯接組成“1#、2#用3#備”或“2#、3#、用1#備” 或“1#、3#用2#備”，當流量變化或主用泵故障時液位達到備用泵起動控制點，備用泵自動投入工作。該型適用于控制三個水池液位，或用于控制變流量的給排水系統。 B型：主泵故障時，備用泵自動設入。 四用：A型：可****控制“1#、2#、3#、4#四臺水泵，也可通過浮球組合聯接，組成”1#、2#、3#、用4#備“或”2#、3#、4#用1#備“或”1#、3#、4#用2#備“或”1#、2#、4#用3#備“，當流量變化或主用泵故障時，備用泵自動投入工作。該型適用于控制四個水池液位，或用于控制變流量的給排水系統。 B型：同上。 三用一備：控制“1#、2#、3#、4#四臺水泵，可工作于”1#、2#、3#用4#備“或”“2#、3#、4# 用1#備”或“1#、3#、4#用2#備”或“1#、2#、4#用3#備”四種方式。當主用泵出現故障時備用泵自動投入工作。 控制方式： 1、“Y”液位控制：該型控制柜配key浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止；2、“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣； 3、“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等； 4、“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等； |
|
| 產品特點 | |
|
此系列控制器引線編號、符號說明 1、電源 RST三相電源時線 ：G為接地線 2、電動機 a、直接、自耦起動 1U,1V,1W:接1#水泵電動機 2U,2V,2W:接2#水泵電動機 3U,3V,3W:接3#水泵電動機 4U,4V,4W:接4#水泵電動機 b、Y-△起動 1U1,1V1,1W1；1U2,1V2,1W2:接1#水泵電動機 2U1,2V1,2W1；2U2,2V2,2W2:接2#水泵電動機 3U1,3V1,3W1；3U2,3V2,3W2:接3#水泵電動機 4U1,4V1,4W1；4U2,4V2,4W2:接4#水泵電動機 |
|
| 產品用途 | |
| 該系列控制器功能齊全，質量可靠、造型美觀，是各類水泵理想的配套產品，該系列控制器特別適用于工家業生產、市政工程、高層建筑的給排水、消防、噴淋、增壓泵的自動控制及空調冷熱循環泵控制等到多種場合，也適合其它交流電機的控制及起動。 | |

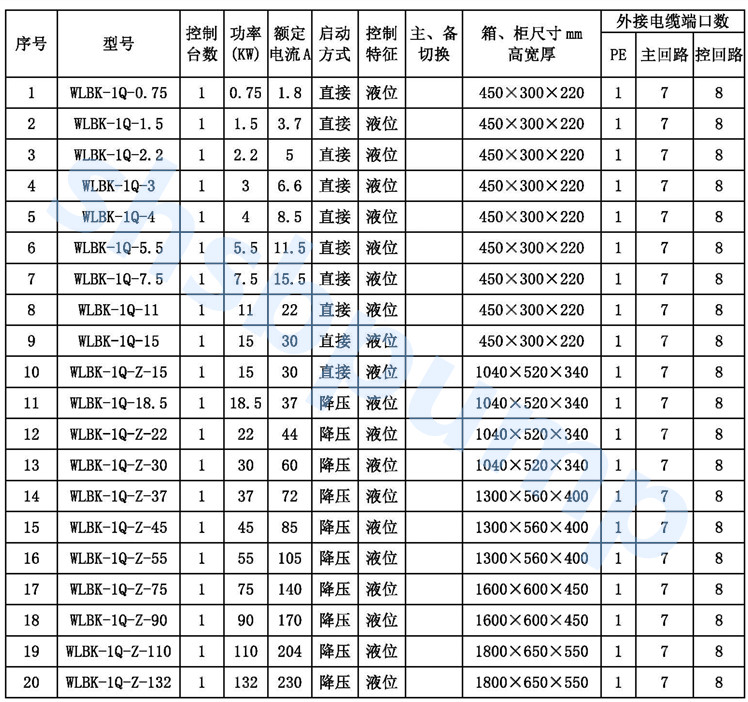

| 性能參數 | |
 |
|
