| 產品概述 | |
|
單級懸臂式和兩級懸臂式： (1)殼體主要由泵體、泵蓋組成，承受全部工作壓力和介質溫度引起的熱負荷．兩級懸臂式泵有級間隔板將兩個葉輪隔開。 (2)轉子部件由葉輪、葉輪螺母、軸與軸套組成，其軸向力的平衡，單級泵由葉輪上的平衡孔卸壓，兩級泵用葉輪背對背裝置，來達到平衡。 (3)軸承采用滾動軸承，安裝在托架內，對轉子起支承作用，并可承受部分軸向力。軸承用稀油潤滑，按需要可用水冷卻。 (4)密封部分：在泵體、泵蓋和葉輪上，分別裝有可以更換的密封環，在級間隔板處，有隔板襯套和級間襯套．都用較小的徑向間隙來減少泄漏。軸封采用標準的機械密封。 兩端專承式 兩端支承式，分為兩級單吸和兩級雙吸兩種，其基本結構與懸臂式相同，主要區別為泵軸穿過葉輪。由位于泵體兩側軸承架內軸承支承．泵軸兩端都裝有機械密封。 多級節段式 多級節段式的首級葉輪為單吸式。兩種形式基本相同。 (1)殼體主要由吸入段、中段、壓出段和導葉等組成，承受全部工作和由介質溫度引起的熱負荷；各段之間用穿杠螺栓固定。 (2)轉子部件主要由葉輪、軸、平衡盤與軸套組成。軸向力由平衡盤平衡。 (3)軸承部分：用滾柱軸承。以稀油潤滑，并用水冷卻。 (4)密封部分：在吸入段、中段和葉輪上。分別裝有可以更換的密封環，相鄰兩葉輪間,有導葉襯套和葉輪擋套。保持較小的徑向間隙。減少泄漏；軸封采用標準的機械密封。 泵與防爆電機 泵一般均配帶防爆電機，用加長的彈性聯軸器聯接；從聯軸器端看泵，均為逆時針方向旋轉(BY300-150×2和SY500-150×2型轉向為順時針)。泵與介質接觸和受溫度影響的零件材料。見4．<主要零件材料表>，供用戶選用。泵的進出口方向均為垂直向上。 機械密封部分： Y型油泵采用的機械密封,均按JB1472-75規范設計，如使用單位無特殊要求，均采用103型單端面非平衡型機械密封,或109型單端面平衡型機械密封；配對材料按油類考慮．如有其他特殊要求，請在訂貨時提出。 |
|
| 產品特點 | |
| Y型系列油泵有四種結構形式：單級懸臂式、兩級懸臂式、兩級兩端支承式、多級節段式。 | |
| 產品用途 | |
| Y型油泵廣泛應用于電廠、煉油廠、油庫等輸油場所 | |

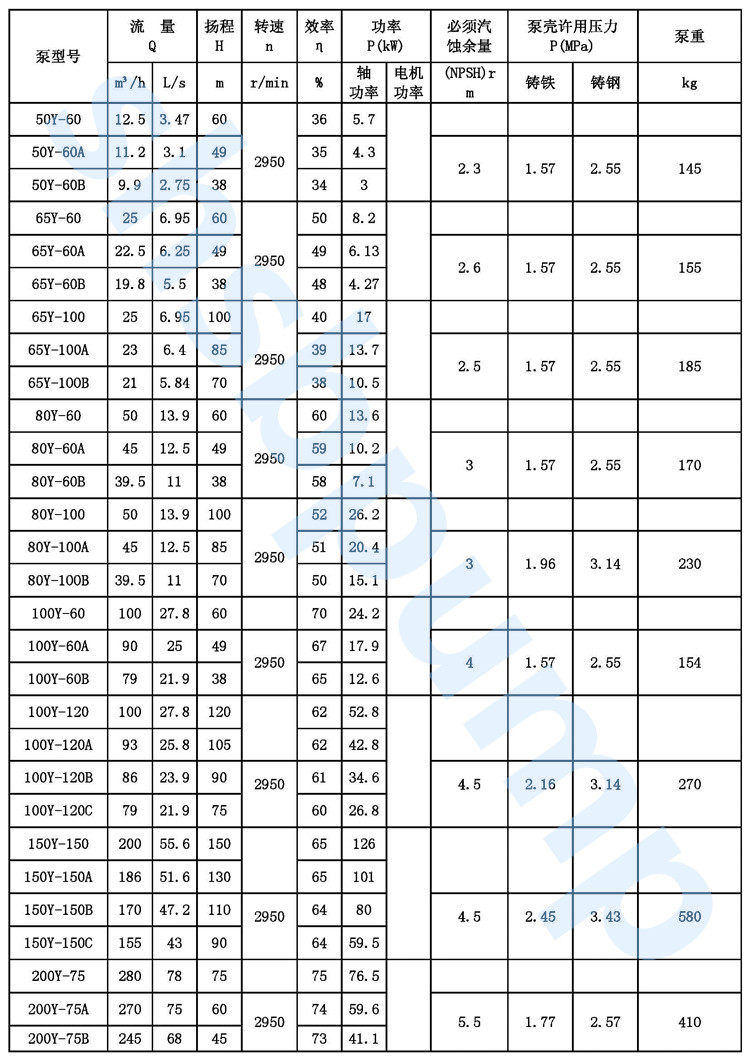

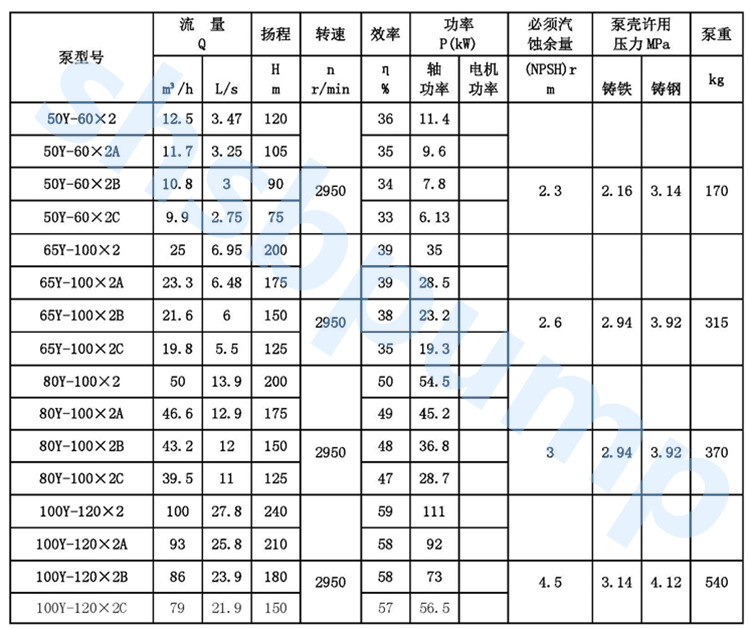

| 性能參數 | |
  |
|
