部件組裝:
1.1將防砂管插入進水段孔內。將水中軸承裝入水中軸承套內,并裝在進水段上。
1.2將平衡套壓在出水段上,并裝上出水段導葉
1.3在填料體上擰好雙頭螺柱,裝面填料和填料壓蓋.
1.4裝好回水管部件
1.5在軸康嵌上短鍵,將下軸套穿入要上,并用擋圈和螺母壓緊固定之
1.6將電機聯軸器裝到電機上
2.總裝
2.1將軸穿入進水段,并將鍵放在軸鍵槽內,順軸裝上第一級葉輪。
2.2將已裝好導葉的中段順軸裝在出水段上,再裝上第二級鍵、葉輪,重復以上步驟,直至將所有鍵葉輪和中段裝完。
2.3將出水段裝在中段上,裝上平衡鼓
2.4在軸上嵌上短鍵,裝上軸套。軸封為機械密封時,應連同軸套裝好,然后穿在軸上,并用密封壓蓋固定之。軸封為填料時,先裝好軸套,再上緊填料,并用填料壓蓋固定好。
2.5裝入擋水套,將軸承盒裝在填料體上,并用螺栓緊固
2.6裝上球軸承,并套上軸承擋板,再用螺母緊固
2.7往軸承盒內注入適量黃油,并將紙墊套在軸承蓋上,將軸承蓋裝到軸承盒上,并用螺栓緊固,再裝上泵聯軸器,并用手盤轉子,檢查轉子是否靈活。
2.8將聯接架裝在填料體上,用螺母緊固之,并在聯接架上安裝好電機。
2.9在泵上裝好回水管部件。
210裝上聯軸器柱銷和填料,裝好放氣旋器。油杯和所有的絲堵。
泵的拆卸按上述相反步驟進行。

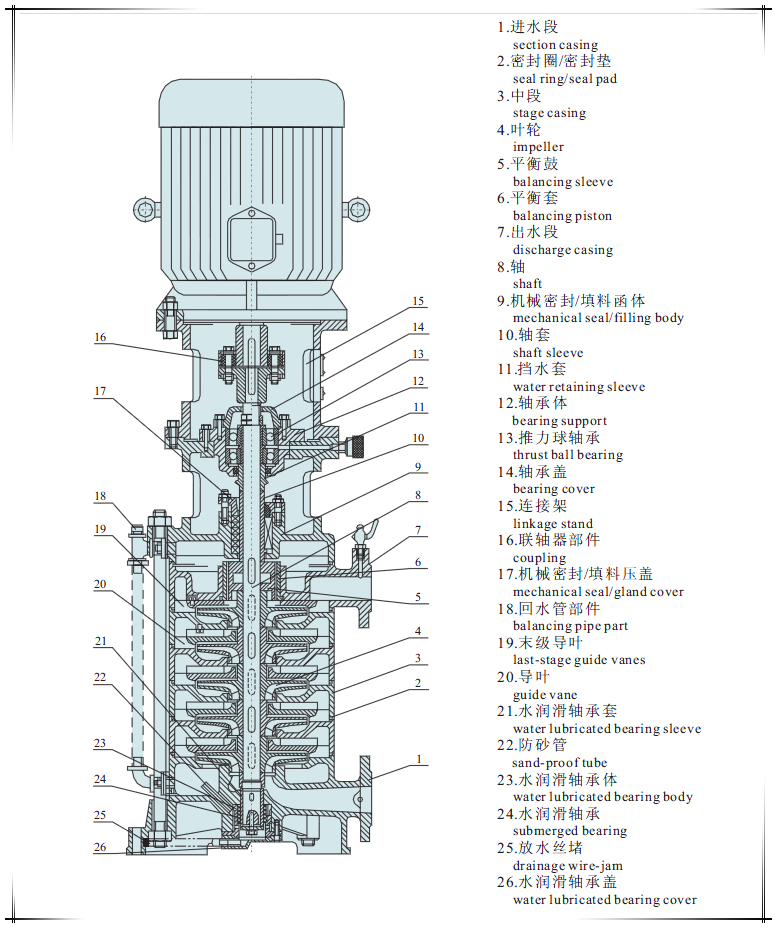

泵結構圖：
