結構說明

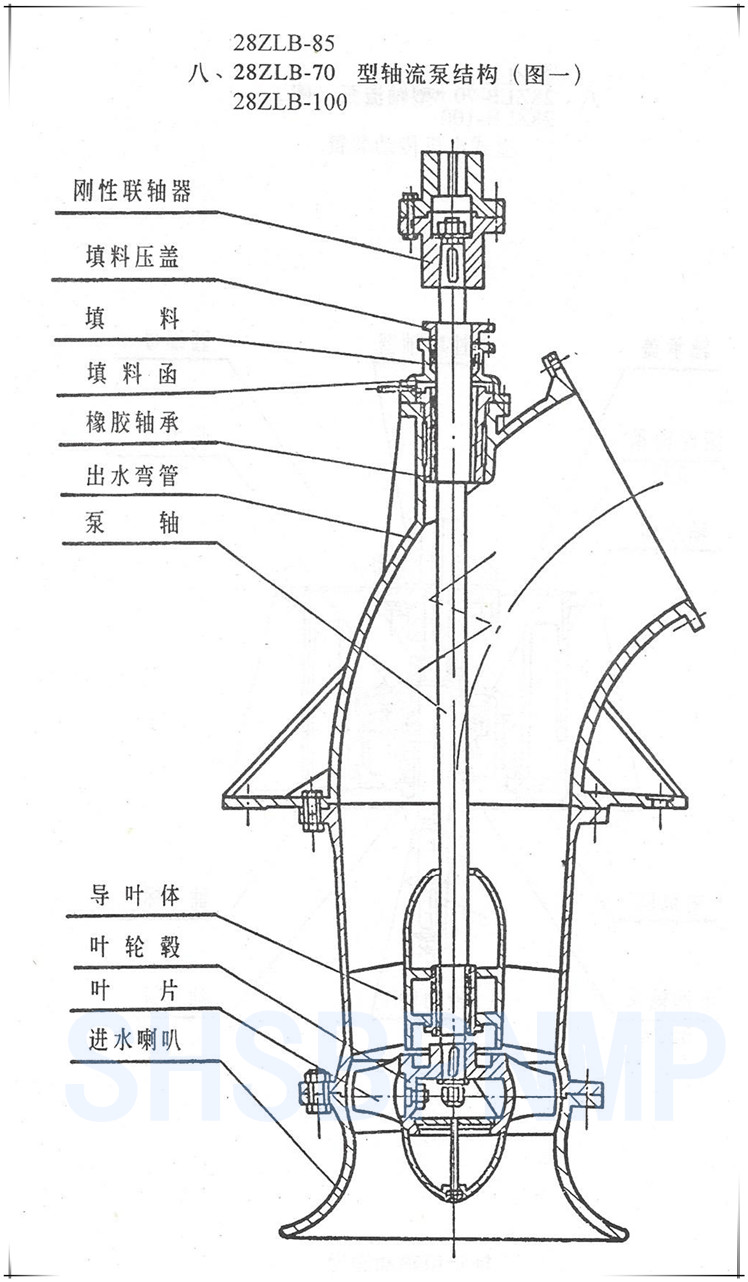

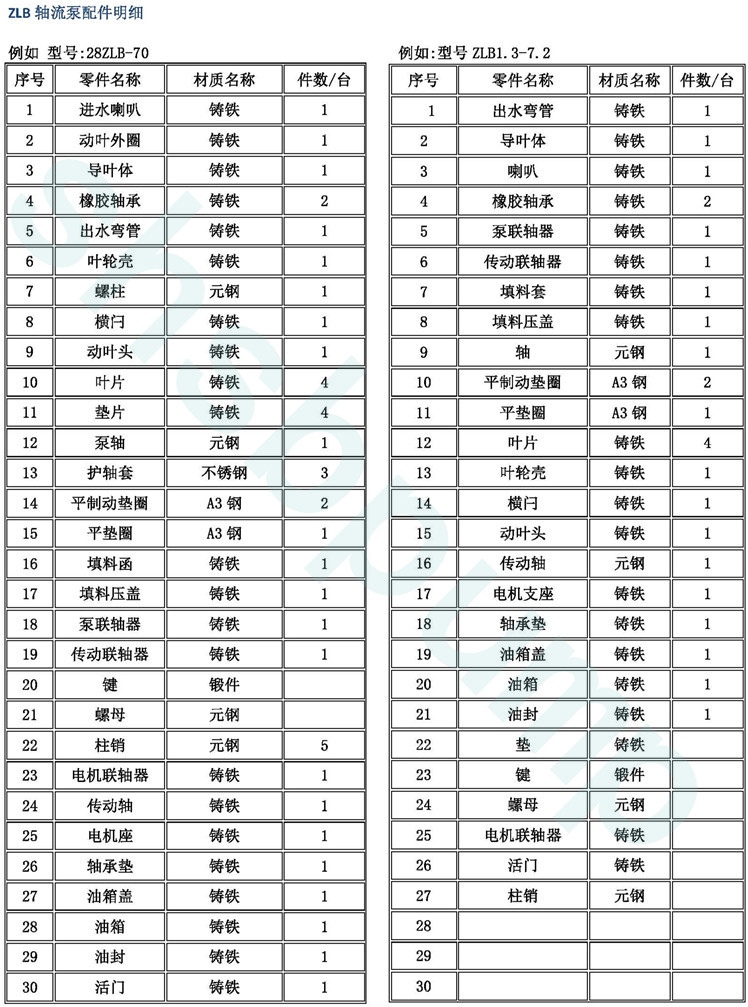

ZLB型泵均采用立式結構,配用立式電動機,圖一、圖二為軸流泵的結構及傳動裝置圖
本型泵按照葉片調節的可能性分為半調節式軸流泵與全調節式軸流泵。對于半調式軸流泵,當使用情況發生變化時,需要進行調節時,通常是卸下葉輪,將葉片壓緊螺母松開,轉動葉片或者拆下葉片、改變葉片定位銷的位置,使葉片的基準線對準輪毅體上的某一要求的角度線,然后再把螺母擰緊,裝好葉輪,從而達到調節的目的。至于全調節葉片軸流泵,是
根據不同的揚程和流量在停機或不停機的情況下,通過一套調節機構來改變葉片的安裝角以滿足流量和揚程的要求:泵出廠時,用戶如無特殊說明葉片之安裝角度均為“零”度,用戶可根據需要,按照泵工作性能表自行調整葉片安裝角,本型泵主要由泵本體部分和傳動部分兩個主體所組成,軸流泵本體部分一般都吸入管,葉輪外殼,導葉,出水彎管。葉輪,軸,軸,密封調節機構等另部件組或吸入管一般在中小型的軸流泵中,用吸入啊叭,在大型軸流泵中常用肘形進水流道,葉輪通常是由葉片、輪毀、導水錐等另件所組成,輪穀用來安裝葉片及葉片調節機構的,在中小型軸流泵中輪毀用鍵與主軸連接;在大型軸流泵中輪段上部與主軸的法蘭相聯,下部與導水錐相連接,導葉體內裝有水潤滑橡膠軸承,起徑向支撐作用。
泵軸籍上,下兩只分別裝在出水彎管與導葉體內的橡膠軸承來支承,泵動轉過程中,提供了良好的水潤滑。泵軸上端的一只橡膠軸承,通常高出水面,所以在填料函上有一短管供起動前向該橡膠軸承輸送清水或肥皂水以作潤滑用,待起動出水后,方可停止。泵軸軸承頸表面渡鉻或鑲不銹鋼套以增強耐磨性與抗腐蝕性。對于全調節葉片軸流泵,為了在輪轂內安置葉片安裝角調節機構,泵軸制成中空,里面安置操作部件。
在大型軸流泵中,葉輪外殼制成軸向中開式的在出水彎管的軸孔處采用填料密封,一般由填料函,襯套、填料、填料壓蓋等組成。在大型軸流泵中,為了便于安裝與檢修,這些另件制成分半式在大型軸流泵中橡膠軸承割成分半式、便于檢修、橡膠軸瓦的制造公差是根據制造場所的室溫變化而定。

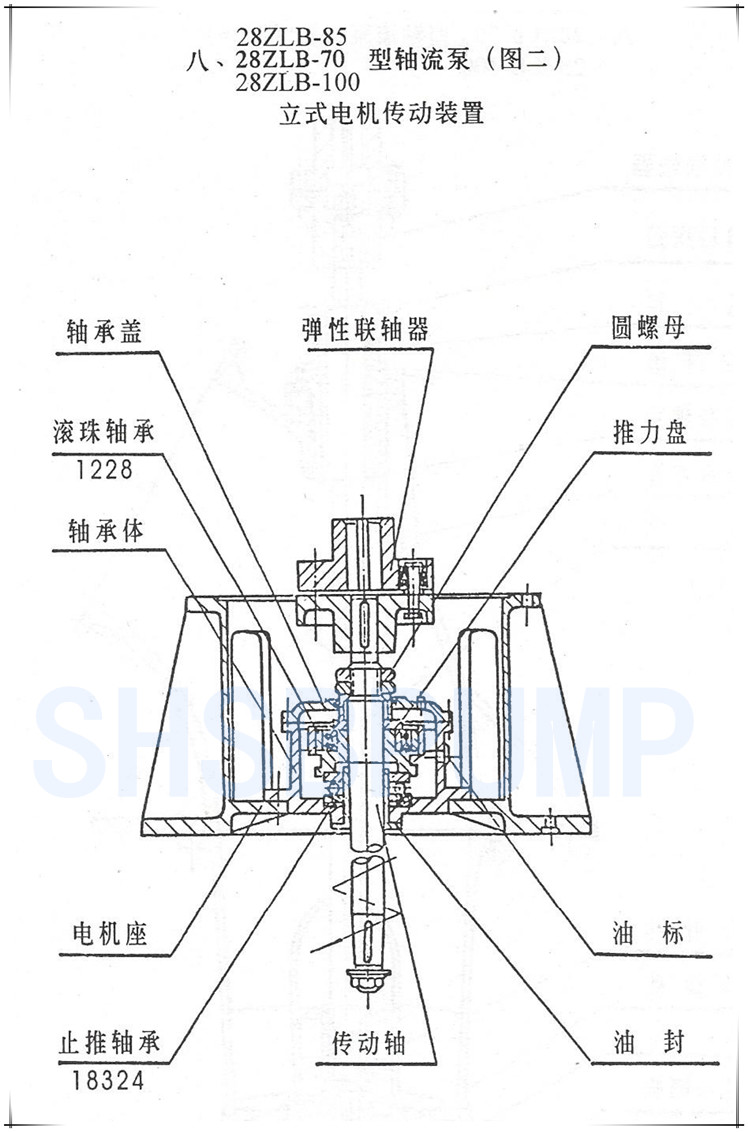

從聯軸器俯視,泵之旋轉方向是順時針方向軸流泵傳動部分均采用立式電動機直接傳動。電動機安裝在電機座上,傳動軸上端借彈性聯軸器與電動機連接,下端用剛性聯軸器與泵相聯泵運轉時,全部軸向力均由傳動裝置內的軸向推力裝置承受,50ZLQ·50,50ZLQ-54,64ZLB-50型泵的全部軸向力均由電機來承受。泵轉子的軸向位移可借傳動裝置內的蝶母予以調整。泵外殼重量由泵基礎承受,泵的軸向力,傳動裝置與電機的重量由支承傳動裝置的樓面基礎承受.軸流泵之傳動軸長度必須在安裝外形圖所規定的“L”尺寸范圍內選用軸流泵的出水管道一般采用直管式出水管,其末端裝有出水活門;對于大型軸流泵可以來田酊式水管道,排配用真空破壞閥斷流.
